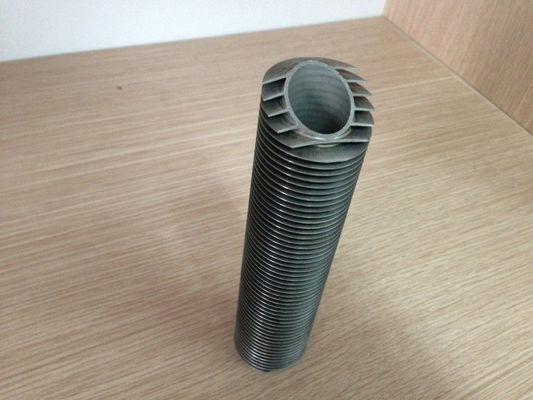

Espiralmente - a ferida SA210 SMLS soldou o tubo de aleta do permutador de calor

Lugar de origem Os materiais de China.Imported estão disponíveis.
Marca Reliance
Certificação CE,ISO...
Número do modelo HFW
Quantidade de ordem mínima N/A
Preço N/A
Detalhes da embalagem (1) pacote impermeável do pacote da armação de aço; o caso da armação de aço (de 2) selado por madei
Tempo de entrega Ex-trabalho dentro de 1 mês no recepit da ordem.
Termos de pagamento T/T, L/C
Habilidade da fonte Capacidade diária ao redor 40 toneladas
Detalhes do produto
Tipo de Compamy Fabricante, importador & exportador Tipo do tubo de aleta Tubo de aleta soldado de alta frequência ou de soldadura do HF tubo de aleta
Tipo das aletas Contínuo/liso, serrilhado, radial Origem China
Realçar

Tubo de aleta do permutador de calor de SMLS

,

Tubo de aleta do permutador de calor SA210

,

SMLS soldou o tubo de aleta

Deixe um recado
Descrição de produto

U Bent Welded Spiral Evaporator Tube, SA210 GR. Tubo do aço carbono de C SMLS





Detalhe:



Os tubos de aleta de aço helicoidais soldados da resistência de alta frequência são amplamente utilizados na recuperação do calor de desperdício do gás de conduto da caldeira.



Capacidade de produção de solda geral do HF

Especificações gerais do tubo de aleta de solda do HF

Facilidade de solda: 4 máquinas finning;

Capacidade de produção diária até 40 toneladas;

Tipo da aleta de HFW: liso contínuo e serrilhado.

Tubo OD: 19mm mínimo.

Comprimento do tubo: 18 medidores máximo.

Altura da aleta: um máximo de 32 milímetros.

Espessura da aleta: minuto de 0.8mm

Passo da aleta: 4 milímetros mínimos para aletas contínuas & 3.3mm para aletas serrilhadas.



Processo de manufatura: A tira da aleta é soldada continuamente e espiralmente - ferida em um tubo desencapado lustrado. E o tubo e as aletas são ligados junto usando a técnica da soldadura de resistência de alta frequência.

Nós para produzir ambo o tubo finned de aço soldado helicoidal liso e serrilhado contínuo. E também, todos os tubos de solda espirais poderiam ser dobrados no meio ou na extremidade dos tubos de aleta, nós chamamo-la os tubos do gancho de cabelo.

Critérios de aceitação:
O STANDARD INTERNACIONAL PARA DIMENSÕES, TOLERÂNCIAS, E TESTES DA RESISTÊNCIA DE ALTA FREQUÊNCIA SOLDOU AS ALETAS ou as condições da entrega (TDC) dos clientes.

Verificação visual:
 partes Un-soldadas da aleta, dano da aleta após a multa, poluição de cobre, rasgos, envoltório etc…

Verificação dimensional:
Altura da aleta, afastamento da aleta, inclinação da aleta, corrugação da aleta, comprimento da parcela finned & un-finned etc…

Verificação de dobra:
 Redução de Ovality, de espessura e de área.

Revestimento de superfície:
 Primeira demão parte-vermelha do fosfato do zinco do óxido e inibidor de corrosão temporário interno (VCI) no formulário solúvel em água da tabuleta.

Revestimento do fim do tubo:
Chanfro @ (30°~35°)

Tamanho chanfrado da raiz
0.5mm~1.5mm

Condição da entrega
As extremidades do tubo estão corte quadrado, rebarbas livres, secadas internamente e limpas fundido do ar, revestido externamente com o verniz em ambas as extremidades dos tubos soldados helicoidais.

Documentação:
Incluirá QAP, WPS, PQR& WPQ, matérias primas mói certificados, resultados das amostras da inspeção e do teste e certificado de garantia do fabricante.

Aplicações:

A resistência de alta frequência soldou os tubos de aleta helicoidais é aplicada extensamente nos calefatores, no permutador de calor, nas caldeiras, nos preaquecedores, nos pre-calefatores, nos refrigeradores, nas tubulações de calor, nos calefatores ateados fogo etc.….

Aplicações:

A resistência de alta frequência soldou os tubos de aleta helicoidais é aplicada extensamente nos calefatores, no permutador de calor, nas caldeiras, nos preaquecedores, nos pre-calefatores, nos refrigeradores, nas tubulações de calor, nos calefatores ateados fogo etc.….

Especificações:

Uma vasta gama de materiais da aleta e do tubo podia ser combinações está disponível.



Especificações:



Uma vasta gama de materiais da aleta e do tubo podia ser combinações está disponível.




Artigos Materiais gerais Materiais populares de ASTM
Material do tubo de núcleo

Aço carbono, aço de liga, aço resistente ao calor,

Etc. de aço inoxidável.

10#, 20#, 15CrMo, Cr5Mo, Cr9Mo, 1Cr18Ni9Ti, 0Cr18Ni9,                      00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179,



SA178, SA214, SA210-A1, SA210-C, TP304/304L/304H,               TP409/410, TP316/316L, TP321/321L, TP347H, T11, T22, T91, etc.





Material das aletas

 Aço carbono, aço de liga, aço resistente ao calor,

Etc. de aço inoxidável.

Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS, A1008-B, SPHC, SPCC, TP304/304L, TP316/316L, TP321/321L, etc.



Folha que de dados das dimensões nós podemos fornecer.

Escala de aço helicoidal contínua da fabricação dos tubos de aleta

Aletas contínuas (milímetros)

Aletas serrilhadas

Minuto

Máximo

Minuto

Máximo

Tubo OD (milímetros)

19

219

19

219

Altura da aleta (milímetros)

8

26

8

32

Espessura da aleta (milímetros)

0,8

2,8

1

1,6

Densidade das aletas (milímetros)

4 (250FPM)

20

3,3 (303FPM)

20

Comprimento do tubo (milímetros)

N/A

18000

N/A

18000

Escala adicional da fonte:

(1) processo estampando do tubo para uma junção de 2 tubos.

(2) anéis de espaçador (material: o aço) está disponível.

(3) um lado é aletas lisas contínuas e as outro são as aletas serrilhadas, 2 tipos da aleta no mesmo tubo.





Vantagens competitivas:

  1. Nós temos a oficina quadrada de mais de 10.000 medidores, incluindo 4 linhas de multa de solda de alta frequência de ERW, capacidade de produção diária em torno de 40 toneladas;
  2. Nosso plano do controle de qualidade para os tubos de aço espirais de solda de alta frequência.  controle de matéria prima (de 2,1) para os tubos lisos e as aletas. (2,2) em controle de processos com relatórios, como WPS, PQR&WPQ; teste de eficiência do depósito da solda antes da fabricação, teste Não-destrutivo e controles elástico da inspeção final do teste etc. (2,3) com relatórios (verificação visual e dimensional etc…).
  3. O tubo de aleta soldado da resistência de alta frequência é estendido integralmente para que a área de superfície máxima consiga a eficiência. A relação da transferência térmica do tubo de aleta de solda de alta frequência é aproximadamente 8~9 vezes mais altamente do que outros tubos lisos.
  4. Isto soldou os tubos de aleta helicoidais é uma unidade integral singular, eliminando a resistência de contato do calor e as perdas. Geralmente temperatura do lado do tubo até 800 graus para as aletas de aço do stainess; Os baixos aços carbono, suportando até 475 graus são a escolha a mais comum.
